手持式回路电阻测试仪

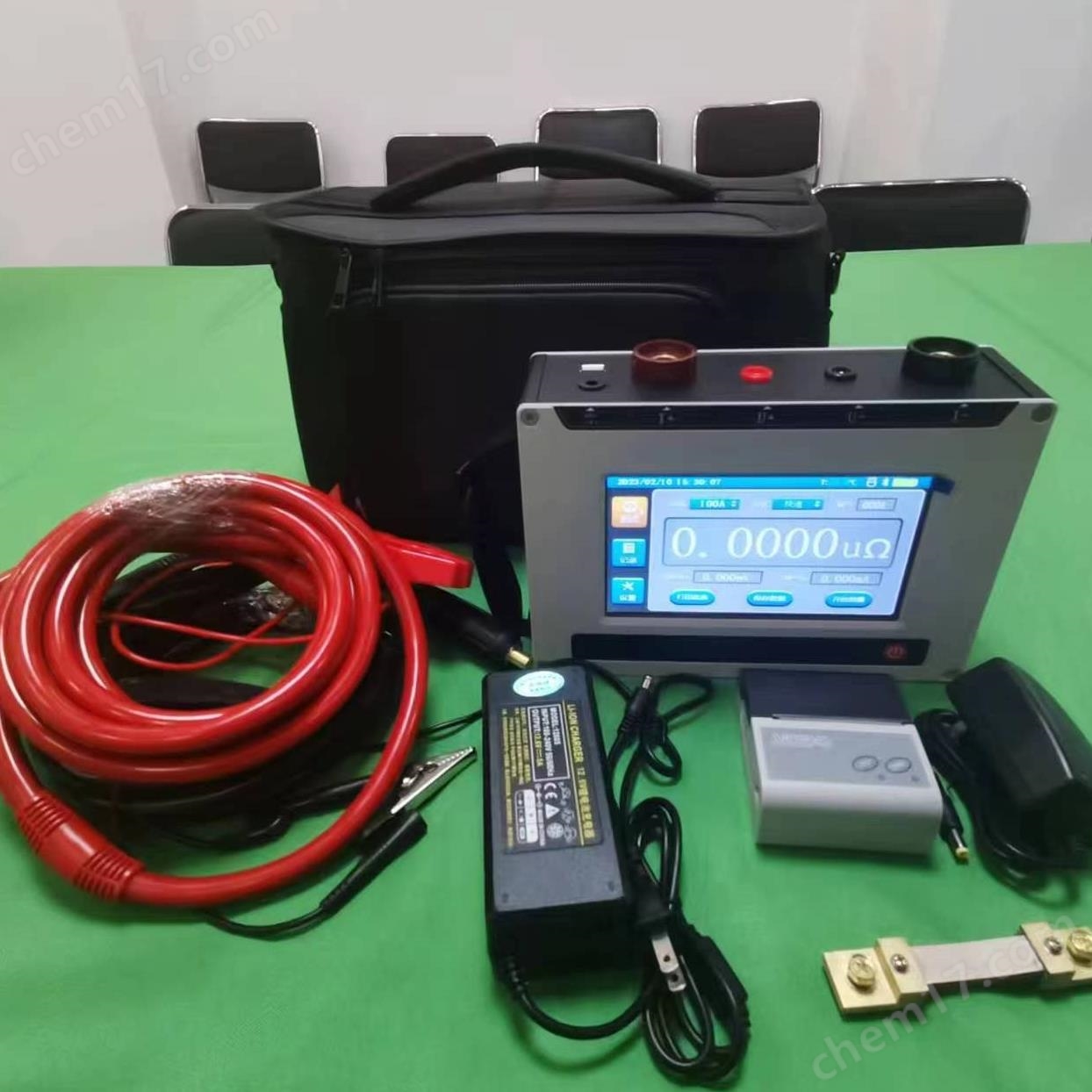

一、KDHL-200S 手持式回路电阻测试仪概述

手持式回路电阻测试仪（以下简称：仪器）采用高容量大倍率的锂电池供电，设计小巧，手持式操作，方便携带。主要用于测量开关、断路器、变压器等设备的接触电阻、回路电阻及其他微欧电阻的专用测试设备。

二、KDHL-200S 手持式回路电阻测试仪安全措施

1、使用本仪器前一定要认真阅读本手册。

2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。

3、仪表应避免剧烈振动。

4、对仪器的维修、护理和调整应由专业人员进行。

5、测试完毕后一定要使仪器复位后关闭电源再拆除测试线。

6、测试过程中，禁止移动测试夹和关断供电线路。

三、KDHL-200S 手持式回路电阻测试仪功能特点

1、采用7寸全彩高清触摸屏；

2、输出电流大，测试范围宽，多档电流可选，支持200A电流输出；

3、全档位最长测试时间可达60秒，符合国家标准要求，同时满足现场使用；

4、量程宽（30A时可达0-50mΩ），0.1uΩ的高分辨率、2mΩ内精度可达到0.5%FS；

5、具有开路保护、过热保护等完善的保护功能；

6、具有测试数据存储功能，可保存1000条测试数据；

7、19200mAh锂电池供电，一次充电可使用≥800次的测试（1s测试时长）；

8、具有功率管理功能，有效减轻仪器内部发热，提高使用寿命。

9、具有蓝牙功能，可配置蓝牙打印机（选配）。

10、具有U盘导出Excel格式的测试数据，方便保存和整理测试记录。

四、KDHL-200S 手持式回路电阻测试仪技术指标

1、测量范围：

2、输出电流：30A，50A，80A，100A，160A，200A可选

3、测试时间：快速，10s，20s，30s，40s，50s，60s可选

4、分辨率：0.1uΩ

5、精度：0.5%FS±1uΩ

6、功率：400W

7、充电电压：DC12.6V

8、测试次数：大于800次（满电、测试时间1s）

9、测试线：电阻≈8mΩ

10、开口电压：2V

11、机身尺寸：240*170*73mm

12、机身重量：2.6kg左右
