工频耐电压测试仪

简要描述:

工频耐电压测试仪是专门为电机(变压器)行业设计的耐电压试验设备。产品符合GB1032-2012《三相异步电机试验方法》、GB1311-2005,《直流电机试验方法》、GB1029-2005《三相同步电机试验方法》、及GB14711-2013《中小型旋转电机安全通用要求》所提出的工频耐电压试验要求。

更新时间:2024-11-20

产品型号:

浏览次数:1147

在线留言
工频耐电压测试仪
品牌KD/康登产地类别国产

工频耐电压测试仪概述及特点

一. 概述及特点:

工频耐电压试验是电机(变压器)生产和使用部门检验电机零部件(半成品)和电机成品绝缘性能的重要试验项目。该项性能的好坏,将直接影响电机的可靠性和人身安全。因此,工频耐电压试验仪是电机生产、研究、运行、维修和商检等部门的重要试验设备,该仪器也是电器设备安全性能试验设备。

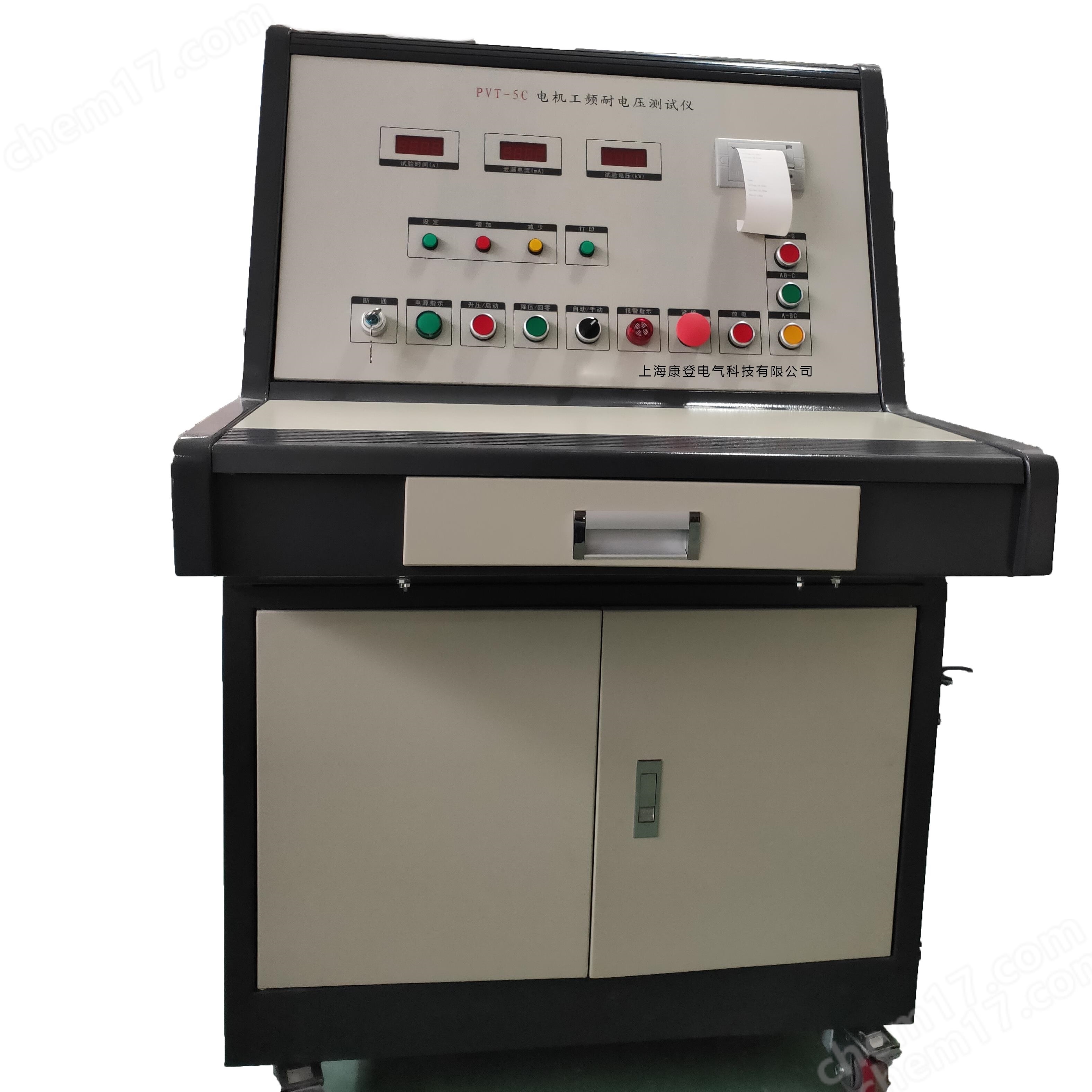

PVT-5C型工频耐电压试验仪是专门为电机(变压器)行业设计的耐电压试验设备。产品符合GB1032-2012《三相异步电机试验方法》、GB1311-2005,《直流电机试验方法》、GB1029-2005《三相同步电机试验方法》、及GB14711-2013《中小型旋转电机安全通用要求》所提出的工频耐电压试验要求。

特点一:本产品采用电动调压器调节高压试验变压器的初级输入电压以调节整机高压输出,升压启动后,按一定速率升至额定试验值,然后采用数字表显示时间控制试验时间;试验结束,电动调压器仍按相同速率降压至零;试验中,产品的泄漏电流超出设定值,仪器自动报警并切断高压,电动调压器自动降压至零,同时电铃报警,报警指示灯亮。本机设有放电按钮,可释放被试产品残存电压,保护操作人员人身安全;另外,该仪器还备有警灯作高压警示和蘑菇型“紧停"按钮。

特点二:PVT-5C型工频耐电压试验仪具有查找电机故障点的功能:如被测品在实验过程中报警判为不合格品,把“手/自动"按钮放在“手动"档位,然后把泄漏电流设定为仪器允许的最大值,然后通过“升压"按钮缓慢升高试验电压,直到看到打火点为止。

因此,PVT- 5C型工频耐电压试验仪具有功能齐全、操作方便、灵活、运行安全可靠的特点,广泛适用于电机(变压器)行业的制造及修理单位,是提高产品可靠性的专用检测仪器



二.工频耐电压测试仪技术指标

1、供电电源:220V±5﹪ ; 50Hz±2﹪

2、输出电压:0~5kV±5﹪

3、电流:5~1000mA±5﹪

4、容量:5KVA±10%

5、绝缘电阻:电源输入端对机架的绝缘电阻≥20MΩ

6、介电强度:电源输入端对机架能承受1500V/50Hz,1min耐电压试验无飞弧、无击穿现象

7、环境温度:0~40°C

8、相对湿度:35℃时≤80%;

9、样式:操作台

10、外形尺寸:长700mm 宽 450mm高1200mm(报警灯高度140mm)

11、重量:130kg

12、适用范围:适用于额定电压1140V/500kw及以下电机试验用
