架空线路接地故障查找仪

一、架空线路接地故障查找仪产品简介

架空线路偶尔会发生接地故障，特别是10KV架空线路，离地距离低，地面环境复杂，更容易发生接地故障，会严重影响用户的正常用电，严重情况下可能会损毁变电设备，造成重大的安荃事故。

常见的接地故障有金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿，这些接地故障都是隐蔽性单相接地故障，当架空线路发生接地故障后，能快速准确找出故障点，解决故障，恢复供电非常重要，选用一款好用的架空线路接地故障巡查仪就能实现。

市场上的架空线路接地故障查找仪多种多样，但原理都大致相同，这些仪器包括电流发生装置，漏电接收装置，外观比较大，很笨重，对于长的线路非常不方便，我们铱泰的KD4000架空线路接地故障巡查仪非常有特色，电流发生端和接收设计在一起，外观也很小，整体重量轻，操作简单准确。

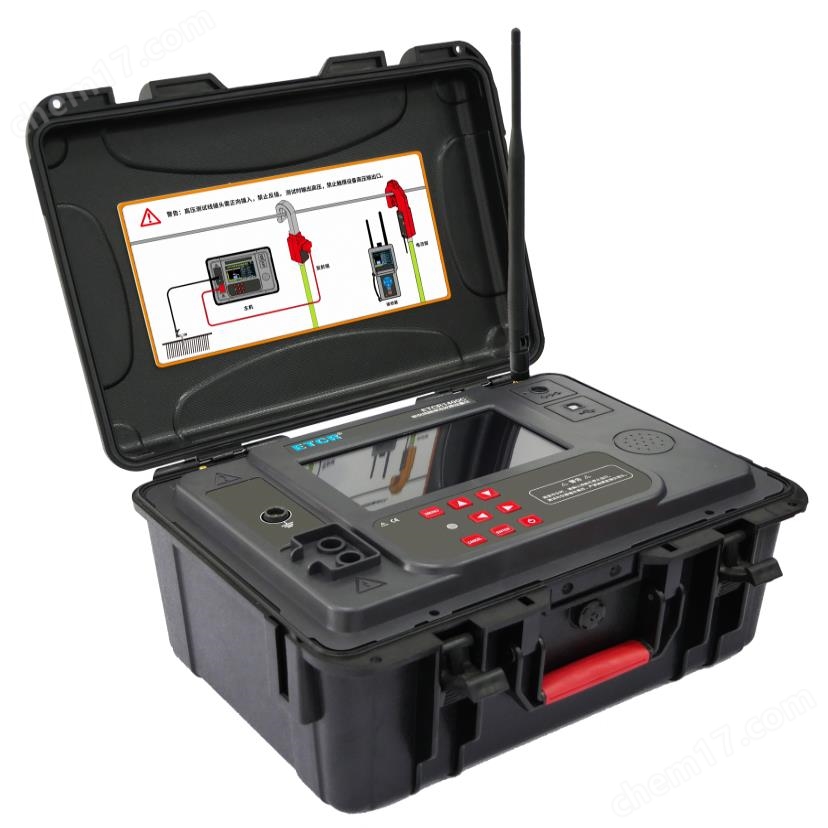

KD4000架空线路接地故障巡查仪，适用于不长于25公里的架空高压线路巡查单相接地故障，对接地故障点进行精准探寻定位。（巡查作业时线路需停止运行）集成式检测钳体积小，重量轻，挂装方便，一次挂装即可完成线路故障查找，操作简易快速，极大减轻了作业人员的工作强度，提高工作效率。

架空线路接地故障查找仪技术参数

技术参数

二、架空线路接地故障查找仪产品特点：

1. 集成式检测钳集信号发射、采集于一体，钳形结构，挂接方便，一次挂装即可完成线路故障测试，无需分两处进行输出信号和采集信号操作，也无需断开PT，测试便捷快速，减少了作业人员，提高工作效率。

2. 检测钳带有非接触验电器，被测线路如带电发出灯光报警，同时主机会播报语音提示，确保操作人员和设备的安荃。

3. 特别适合有电缆分支的故障线路。短路检测能力强，可检测接地电阻为0Ω的直接短路故障。

4. 输出电压高达8000V，有8000V及3000V两档选择，满足用户不同需求。

5. 大容量充电电池5200mAH，充满电后可完成整条线路的巡查工作。

6. 检测速度快，挂接后数秒种即可得到测试结果。

7. 7寸彩屏故障指向清晰明了。语音播报功能，提示故障方向及感电报警。

8. 具有蓝牙通讯，通讯距离可达40m，安装APP程序后，可在手机进行测试和查看测试结果，做手持接收器使用。

三、架空线路接地故障查找仪测试原理

1. 在每个挂接点，主机施加高压，通过检测钳从电流互感器两侧，轮流施加交流信号，同时电流互感器采集高压和电流信号，检测钳采集完成后，对数据进行傅里叶变换计算出所需的数据，通过无线通讯发送给主机进行故障判断处理，进而判断出故障方向。

2. 沿线路将检测钳逐段挂接在线路上在某点指示故障点位于后方，而下一个挂接点显示故障点位于前方，据此可断定故障点位于这两个测试点之间，以此逐渐逼近故障点。

四、架空线路接地故障查找仪测试方法

巡检作业时，可采用沿线定位或分断定位法。

1. 沿线定位：自线路一端开始，逐杆测试。

2. 段定位：1/2法分段测试，自线路中点开始测试，沿线向故障侧再次做1/2分段，直至找到故障点。

五、架空线路接地故障查找仪操作流程

1. 令检测钳和主机开机，检测两者是否能无线通信。屏幕上无线图标呈现蓝色说明主机和钳头可以正常进行无线通信，若呈现红色，说明通信故障；

2. 接地针就近插入大地（入地深度至少30CM）， 然后将其连接到主机；用高压测试线缆连接检测钳和主机；

3. 将检测钳与绝缘杆牢固旋紧连接；利用绝缘杆让检测钳靠近高压线路，检查检测钳是否会发出灯光报警；

4. 检测钳挂接到架空线路，应确保挂接到位、钳口闭合；

5. 按下主机“测试"按钮，开始测试；测试完毕后如发现线路故障，主机屏幕上箭头指示出故障点方向（注意屏幕颜色与检测钳左右颜色对应），同时发出语音提示。
